Architecture (exemple Bangui â Damara â Ombella)

• Radios PtP 5 GHz (23â27 dBi) ~30â40 km LoS par hop.
• Routeurs OpenWrt/MikroTik (QoS, VLAN, VPN WireGuard).
• Mini-serveur (RPi/mini-PC) : cache docs, messagerie locale, export/import bundles LuckyBlocks.
• Sites B/C/D en solaire 250â300 Wc + 150â200 Ah.
• M¢ts 6â12 m, coffrets ©tanches, parafoudre, terre.

Budget de r©f©rence (4 postes) â 4 240 ⬠mat©riel (6 radios, 4 routeurs, 4 RPi, 3 kits solaires, m¢ts, c¢bles), hors main dâuvre.

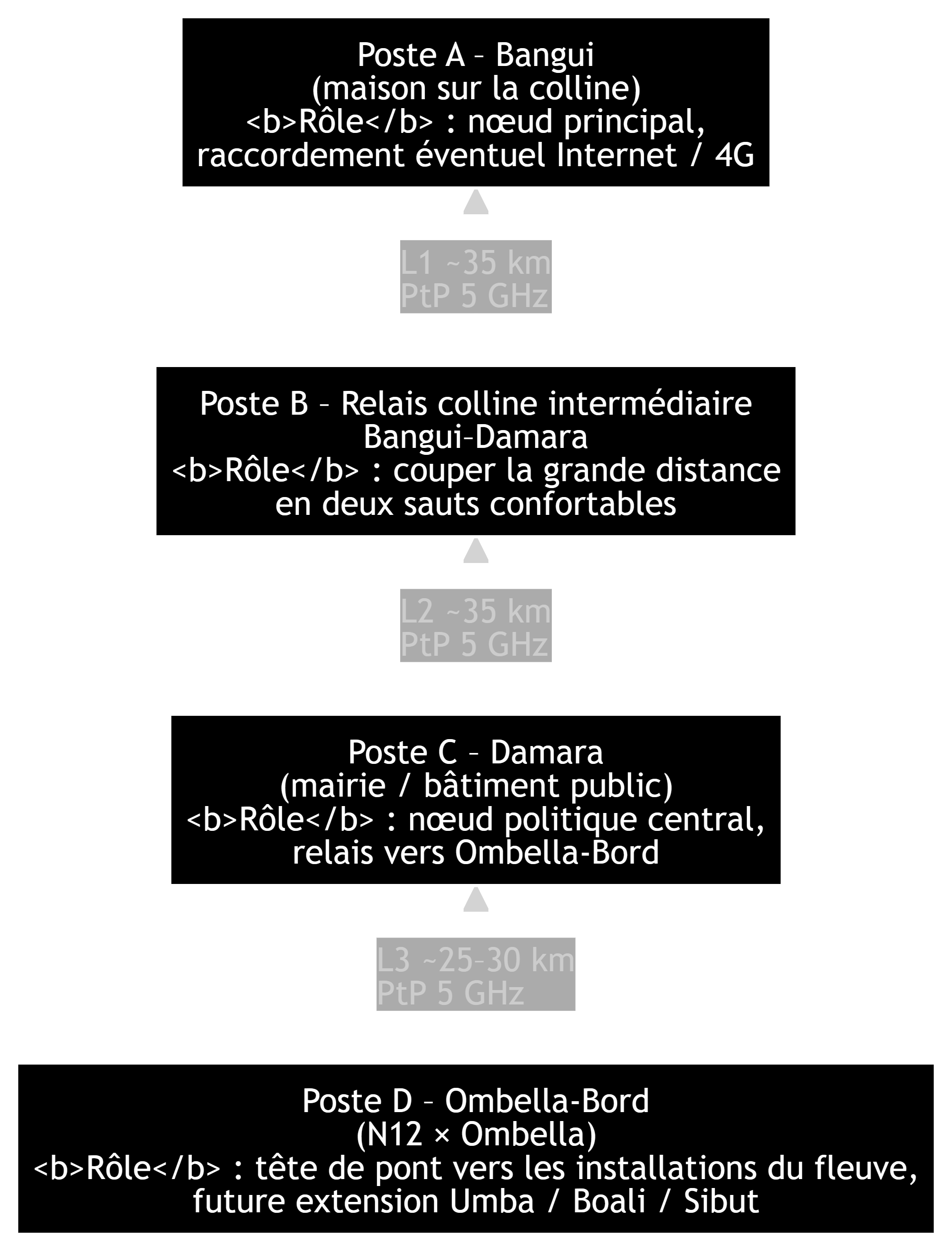

Sch©ma logique A/B/C/D (Bangui â Damara â Ombella)

Illustration reprenant le chemin Bangui â Damara â Ombella (postes A/B/C/D) avec les distances ponctuelles optimis©es pour rester dans les capacit©s des radios low-cost (⤠40 km par saut).

• Chaque liaison (L1, L2, L3) ⤠35â40 km pour rester dans les capacit©s des radios low-cost.
• La colline de Bangui est un atout majeur pour d©gager lâhorizon du premier hop.
• Damara et Ombella-Bord profitent de petites hauteurs pour passer au-dessus de la canop©e.

R´les d©taill©s par poste

• Poste A â Bangui (colline) :
  • 1 radio PtP 5 GHz vers Poste B (~120 â¬).
  • 1 routeur (OpenWrt/MikroTik) (~80 â¬).
  • 1 Raspberry Pi 4 ou mini-PC (~100 â¬).
  • C¢blage, parafoudre, fixations (~100 â¬).
  • Alimentation : secteur 220 V + onduleur simple.
  • Sert de porte dâacc¨s Internet (4G/VSAT) et de nud principal âAssembl©e des Mairesâ.
• Poste B â Relais colline interm©diaire :
  • 2 radios PtP 5 GHz (vers A et C) â 2 120 = 240 â¬.
  • 1 routeur (gestion des deux liens + VPN) (~80 â¬).
  • 1 Raspberry Pi 4 (messagerie locale + logs) (~100 â¬).
  • Kit solaire : panneau 250â300 Wc, batterie 12 V 150â200 Ah, MPPT (â 600 â¬).
  • M¢t 6â12 m + fixations (~200 â¬).
  • Coffret ©tanche, c¢bles, parafoudre (~100 â¬).
  • Sous-total â 1 320 â¬ â 870 000 FCFA.
• Poste C â Damara (mairie / b¢timent public) :
  • 2 radios PtP 5 GHz (vers B et D) â 240 â¬.
  • 1 point dâacc¨s Wi-Fi local (place/mairie) (~50â70 â¬).
  • 1 routeur (~80 â¬).
  • 1 Raspberry Pi 4 (serveur âr©seau des mairesâ) (~100 â¬).
  • Kit solaire complet (â 600 â¬).
  • M¢t ou structure existante (~200 â¬).
  • C¢bles, coffret, parafoudre (~100 â¬).
  • Sous-total â 1 320 â¬ â 870 000 FCFA.
• Poste D â Ombella-Bord (N12 Ombella) :
  • 1 radio PtP 5 GHz vers C (~120 â¬).
  • 1 routeur (~80 â¬).
  • 1 Raspberry Pi 4 (~100 â¬).
  • Kit solaire complet (â 600 â¬).
  • M¢t (~200 â¬).
  • C¢bles, coffret, parafoudre (~100 â¬).
  • Sous-total â 1 200 â¬ â 785 000 FCFA.

R©cap mat©riel global (Bangui â Damara â Ombella-Bord) :

• Radios PtP : 6 unit©s â â 720 â¬.
• Routeurs : 4 â â 320 â¬.
• Raspberry Pi : 4 â â 400 â¬.
• Kits solaires (B, C, D) : 3 â â 1 800 â¬.
• M¢ts (B, C, D) : 3 â â 600 â¬.
• Divers (c¢bles, coffrets, parafoudre, etc.) : â 400 â¬.
• Total mat©riel â 4 240 â¬ â ~2 780 000 FCFA. Avec transport + main dâuvre + marges locales, viser 4â5 millions de FCFA pour 4 postes propres, autonomes et s©curis©s.

Usages principaux

• Assurer un backbone entre communes ©loign©es (pays, pr©fectures, communes principales).
• Servir de passerelle Internet (VSAT/4G) avec quotas, export/import de bundles LuckyBlocks.
• Supporter le trafic des vecteurs V1/V2/V3 (USB/SD, MANET, stations K/H/S).
• Base pour les corridors drones OBBDW : chaque poste peut h©berger un coffret tampon drone + zone de d©collage/atterrissage.
• Fournir un acc¨s 56k / âInternet lent❠  quelques foyers autour des mairies pour messagerie, documents l©gers et services administratifs.

Logiciels & chiffrement (R©seau des Maires)

• VPN WireGuard :
  • Tunnel chiffr© entre postes A/B/C/D.
  • Permet de basculer dâun transport radio (HFH)   un transport physique (DW) sans changer la logique applicative.
• Messagerie interne (Matrix/XMPP lightweight) :
  • Messages texte, pi¨ces jointes l©g¨res, groupes âAssembl©e des mairesâ.
  • Fonctionne mªme si Internet mondial est coup©, tant que le backbone tient.
• Stockage/partage : Nextcloud Pi ou Syncthing pour partager documents, textes de loi, formulaires.
• Identit©s & signatures :
  • Chaque maire a une cl© publique, g©r©e par la station locale.
  • Les r©solutions et votes sont sign©s et v©rifiables.
  • Le serveur de Bangui ne fait que relayer, il ne peut pas modifier les votes.
• Supervision (optionnel) : Grafana + Prometheus l©ger pour suivre uptime, tension batterie, qualit© des liens radio.

Nom possible du r©seau : âAssembl©e des Maires â Ombella Networkâ. Chaque mairie est un nud pair   pair souverain dans cette f©d©ration.

Topologie ©nerg©tique

• Poste A â Bangui :
  • Alimentation secteur 220 V + onduleur.
  • Option : petit back-up solaire pour maintenir le serveur lors des coupures EDF.
• Postes B/C/D â Relais colline, Damara, Ombella :
  • Panneau 250â300 Wc.
  • Batterie 12 V / 150â200 Ah (gel ou LiFePO4).
  • R©gulateur MPPT 20â30 A.
  • Autonomie cible : ⥠24 h sans soleil.
  • Consommation moyenne : 30â40 W (2 radios PtP, 1 routeur, 1 RPi).
  • C¢blage 4 mm² minimum, fusibles, mise   la terre syst©matique.

Latence & comparaison avec dâautres technologies

Cette latence (~30 ms max) est compatible avec :

• Voix sur IP simple entre mairies.
• Supervision et pilotage   distance de syst¨mes (pompes, capteurs, etc.).
• Pilotage de drones FPV via lâinfrastructure HFH + DW : 30 ms est la latence typique de la vid©o analogique FPV, et mªme   300 km de distance logique (plusieurs hops) on peut rester dans des ~100 ms pilotables.

Checklists site

• Alignement PtP (RSSI/SNR), parafoudre, m¢t hauban©.
• Routeur : QoS, VLAN, monitoring l©ger, s©curit© (mots de passe, MAJ firmware).
• Serveur : WireGuard, services maires, export/import bundles LuckyBlocks.
• nergie : panneau, batterie, MPPT, mise   la terre, v©rification des tensions.
• Journal papier ou num©rique des interventions (maintenance, incidents, vols drones li©s DW).

D©ploiement (©tapes)

1. tude de terrain :
   • V©rifier les lignes de vue BanguiâRelais, RelaisâDamara, DamaraâOmbella.
   • Choisir les toits/collines disponibles (hauteur, s©curit©, acc¨s).
2. Test de liaison courte :
   • Lien ⤠10 km pour valider configuration radios, VPN WireGuard, export/import bundles.
3. Installation Bangui + Relais (A + B) :
   • Stabiliser L1, mesurer la qualit© sur 48 h.
4. Installation Damara puis Ombella (C + D) :
   • Mise en service compl¨te du r©seau pilote (RCA BanguiâDamaraâOmbella-Bord).
5. Formation locale :
   • 2 techniciens (alignement antennes, nettoyage panneaux, contr´le batteries).
   • 1 agent administratif par mairie (usage messagerie, chiffrement, signatures).

Int©gration avec OBBDW & autres vecteurs

• OBBHFH + OBBDW :
  • HFH fournit la structure (stations, ©nergie, mini-serveurs, logiciels).
  • DW ajoute la couche âpostale a©rienne❠pour franchir les ruptures radio.
• Les mªmes stations K/H/S servent de point de collecte pour :
  • Bundles LuckyBlocks (USB/µSD) par moto ou porteur (V1/V2).
  • Drones FPV (DW) pour les missions longues ou dangereuses.
  • MANET locaux (V3) pour desservir les quartiers/villages autour de la mairie.

terme, le backbone OBBHFH pourra ªtre dupliqu© vers Boali, Sibut, et lâensemble du territoire, en r©utilisant la mªme logique A/B/C/D adapt©e   chaque r©gion.
