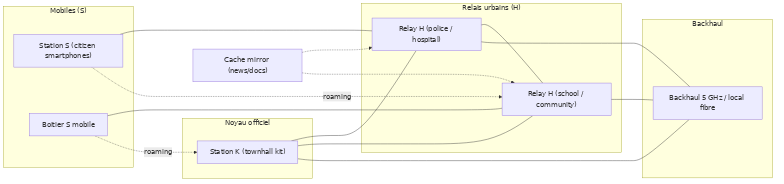

ASCII
Nœud central (ville) – contenus + collecte chaîne
|
| (C-pro / backhaul)
v
RELAIS PRO / KIT K (mairie)
- antennes RX/TX
- SSD contenus + copie chaîne
- tablette/PC maire
|\
| \-- H : Boîtier HOME (antenne dir., synchro chain)
| \
| \-- C-port portable (panel antenne, synchro)
|
v (Wi-Fi local)
S : Boîtier STANDARD (ESP32, µSD, identité, actions)
Stations & matériel
- S Standard (6–8 €) : ESP32, µSD, identité locale. À faire provisioning clé.
- H Home (15–35 €) : S + antenne dir. (CPE/PCB u.FL). Info Foxeer Omni 2.4 dispo.
- K Relais (80–120 €) : routeur OpenWrt 2.4 + SSD 64–128 Go, option solaire 20–30 W + 7Ah. À faire boîte outdoor.
- Backhaul COM (50–70 €) : paire NanoStation Loco M2/M5 (2–10 km LoS). Info réglementations locales.
- Terminal maire (50–70 €) : tablette 8", clé USB blockchain, boîtier S identité. À faire UX vote hors ligne.
Points à préciser
- À faire Cartographier multi-village (lien A↔B), classes QoS.
- À faire Diagramme physique (hauteur mâts, distances).
- Info Mesures réelles CPE210/NanoStation.
Usage
- Service de proximité (Wi‑Fi local, cache docs, forum maires).
- Backhaul modéré entre K-stations (2–10 km LoS).
- Point d’entrée pour vecteur V2 (bubblejump) et V1 (USB/SD).
